Med huvudbrytarna kan du koppla bort batterierna från alla enheter som förbrukar ström. När huvudbrytarna är På förs ström till fördelningspanelen och vidare till de olika delarna av båten.
Huvudbrytarens bakgrundsfärg och texten On (på) anger att elkretsen är strömförd och när kretsen är avstängd övergår bakgrundsfärgen till röd och texten lyder Off (av).
Stäng av strömmen från alla huvudbrytare när du ska lämna båten under en längre tid. Enheter som kräver kontinuerlig strömförsörjning förblir aktiva oavsett huvudbrytarnas läge.
Kretsschemat över båtens elektriska system finns i Bilaga II. Huvudströmbrytaren är placerad under aktersätet. I huvudbrytarens panel finns brytare för direktmatning för kritisk utrustning och huvudströmställare för startbatterier, servicebatteri och extrabatteri.
Ström matas till motorn genom att du vrider startbrytaren till läget On (på). Ström matas till annan utrustning genom att du vrider servicebrytaren till läget On (på) och ström matas till bogpropellern och ankarspelet genom att du vrider Aux-brytaren till läget On (på).

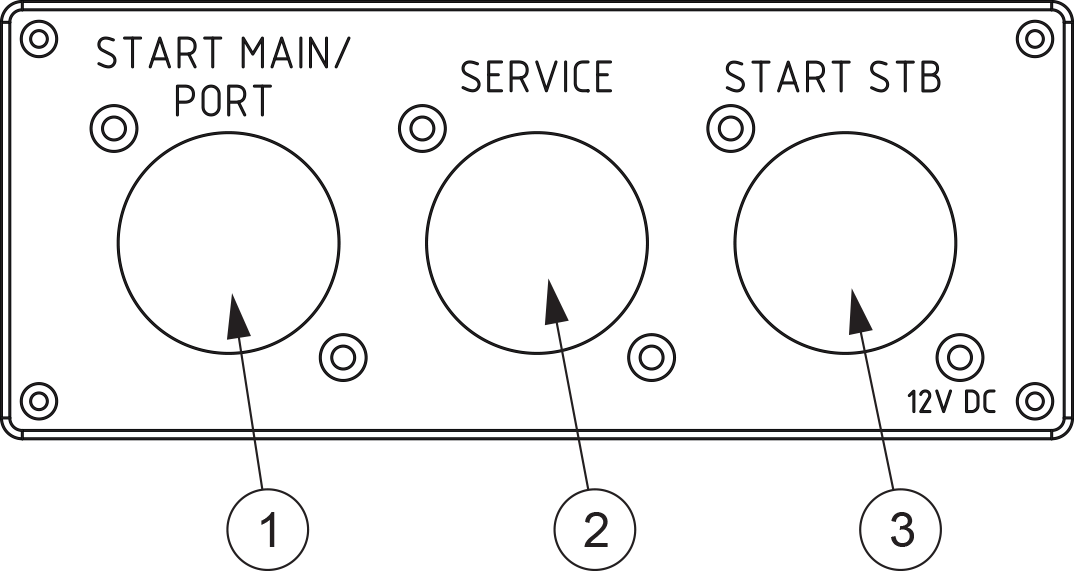

Huvudbrytare panel
- (1)
-
Startbatterier
- (2)
-
Servicebatteri
- (3)
-
Andra huvudströmbrytare för motor (tillval)

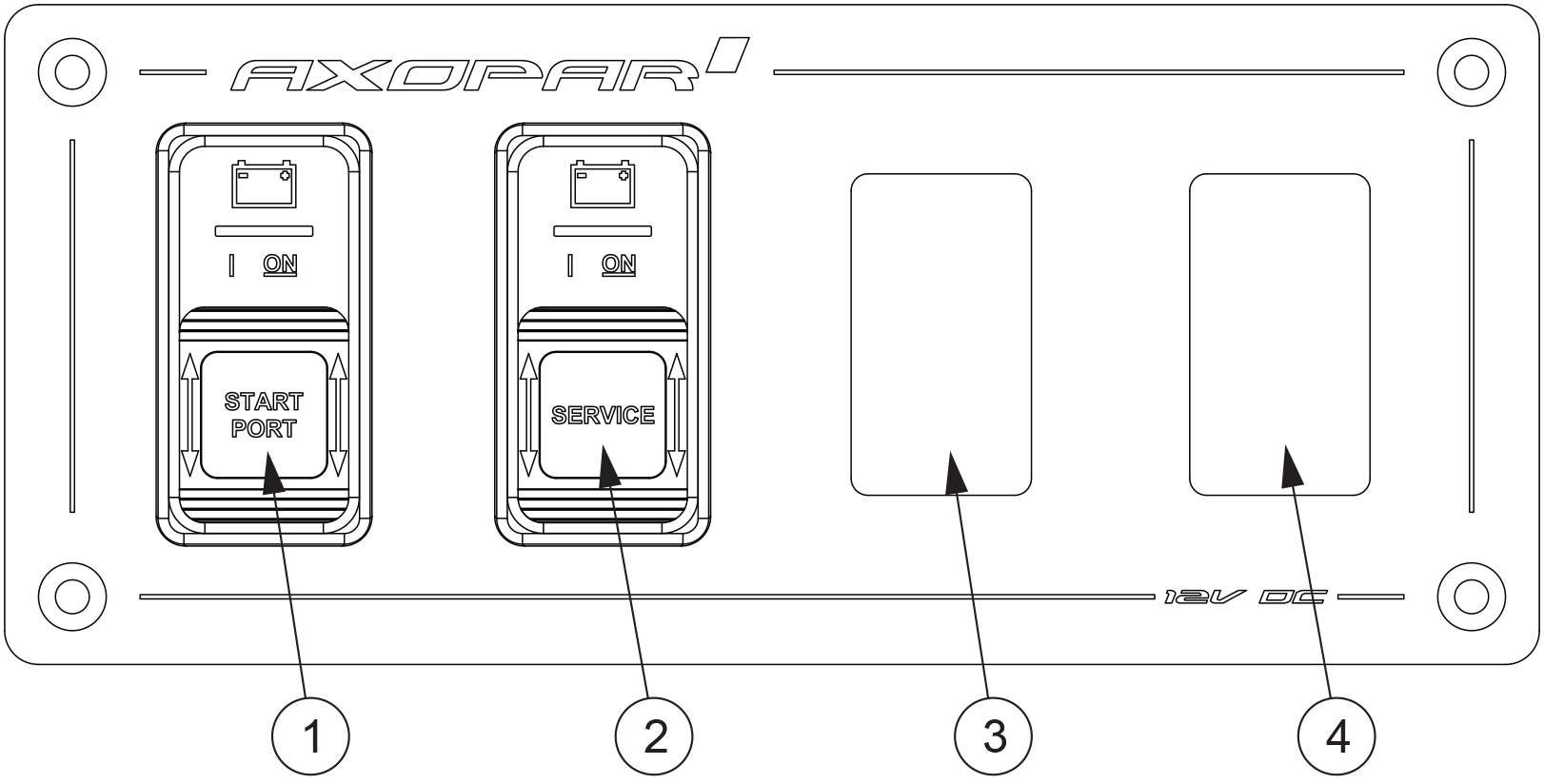

Fjärrstyrd huvudströmbrytarpanel (tillval)
- (1)
-
Startbatterier
- (2)
-
Servicebatteri
- (3)
-
Utrymme för omkopplare till andra motor (tillval)
- (4)
-
Plats för omkopplare av bogpropeller och ankarspel (tillval)
