Los interruptores principales permiten desconectar las baterías de todos los dispositivos que consumen electricidad. Cuando los interruptores principales están en la posición de encendido, la corriente se conduce al cuadro de distribución y desde allí a diferentes partes de la embarcación.
El color de fondo del interruptor principal y el texto Encendido muestran que el circuito electrónico está encendido, y cuando el circuito está apagado, el color de fondo es rojo y el texto dice Apagado.
Cuando deje la embarcación por un período de tiempo, desconecte la corriente de todos los interruptores principales. Los dispositivos que necesitan corriente de forma constante permanecen activos independientemente de la posición de los interruptores principales.
El diagrama de diseño del sistema eléctrico de la embarcación se presenta en el Apéndice Diagramas eléctricos. El interruptor principal se encuentra debajo del asiento trasero. En el panel de interruptores principal hay interruptores de suministro directo para equipos críticos e interruptores principales para las baterías de arranque, la batería de servicio y la batería auxiliar.
La corriente es suministrada al motor girando el interruptor de arranque hacia la posición de Encendido. La alimentación de corriente a otros equipos se consigue girando el interruptor Servicio hacia la posición Encendido y la alimentación a la hélice de proa y los molinetes se consigue girando el interruptor Auxiliar hacia la posición Encendido.

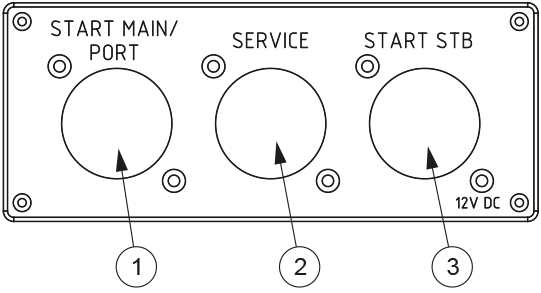

Panel de interruptores principal
- (1)
-
Baterías de arranque
- (2)
-
Batería de servicio
- (3)
-
Interruptor principal del segundo motor

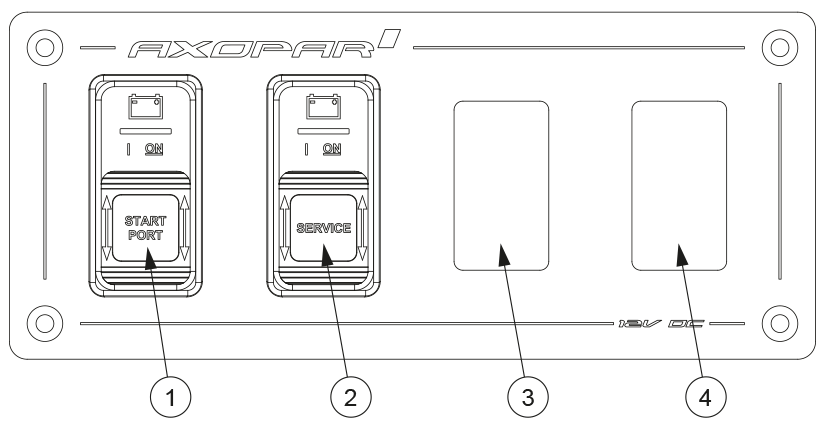

Panel de interruptores principal remoto opcional
- (1)
-
Baterías de arranque
- (2)
-
Batería de servicio
- (3)
-
Espacio para el interruptor del segundo motor opcional
- (4)
-
Espacio para el interruptor de la hélice de proa y el molinete opcionales
